El potente caballo de batalla: un análisis exhaustivo del motor Cummins QSB5.9

Introducción

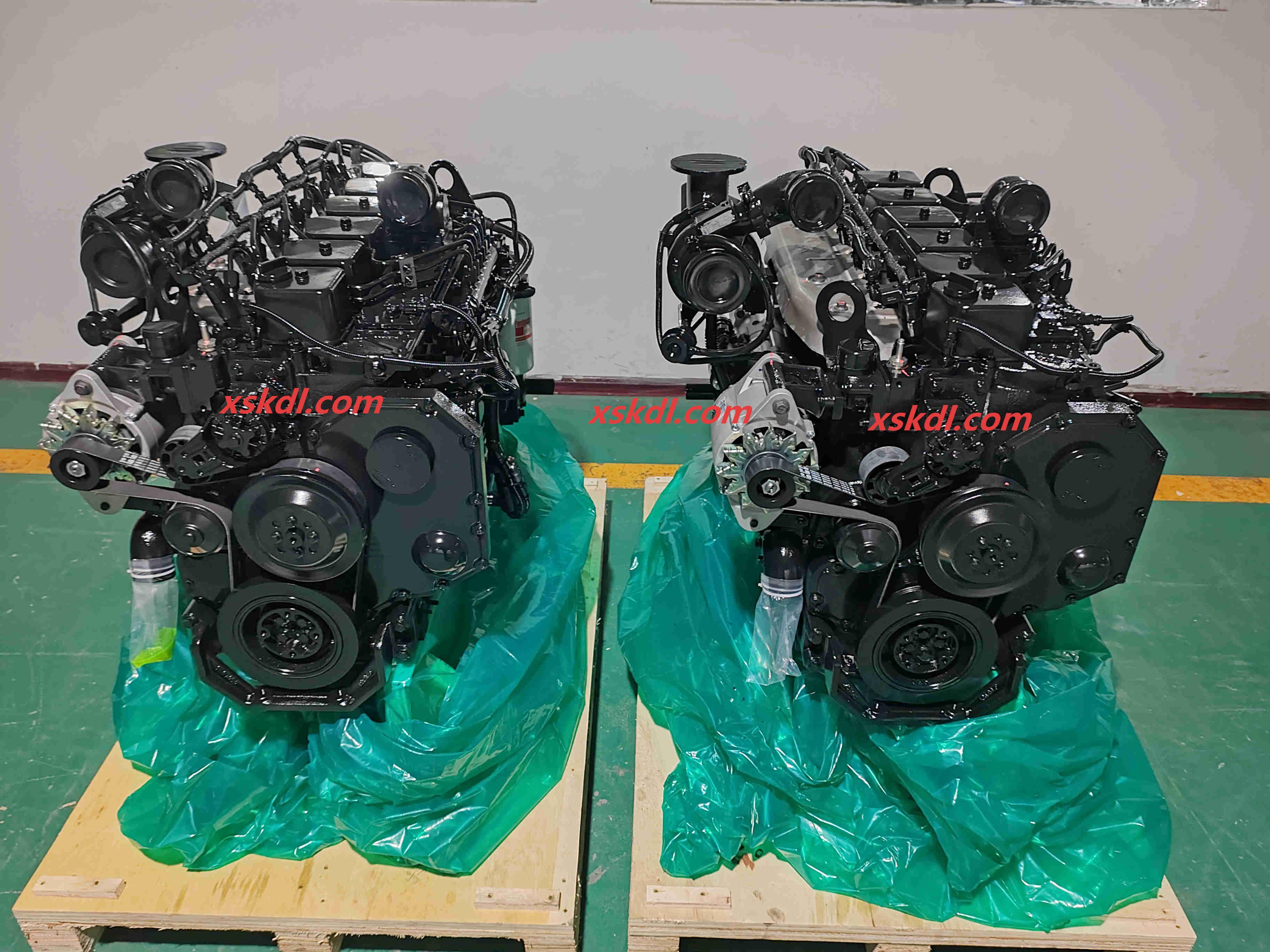

El motor Cummins QSB5.9 es un testimonio de la excelencia en ingeniería de Cummins en el segmento de motores diésel de servicio mediano. Como parte de la reconocida familia de motores Serie B de Cummins, el QSB5.9 representa una evolución del legado de motores diésel confiables, duraderos y de alto rendimiento de Cummins. Este análisis en profundidad explora todos los aspectos del motor QSB5.9, desde su diseño y especificaciones hasta sus aplicaciones, características de rendimiento y requisitos de mantenimiento.

Contexto histórico y desarrollo

Orígenes de la Serie B

El motor QSB5.9 remonta su linaje a los motores originales de la Serie B de Cummins introducidos a principios de la década de 1980. Estos motores fueron diseñados para satisfacer la creciente demanda de motores diésel potentes, confiables y de bajo consumo de combustible para aplicaciones de servicio liviano y mediano. La Serie B rápidamente ganó popularidad por su durabilidad y rendimiento, convirtiéndose en un caballo de batalla en diversas industrias.

Evolución al QSB5.9

La transición de la tradicional Serie B al QSB5.9 marcó un importante salto tecnológico. La designación "Q" en QSB5.9 significa "silencioso", lo que refleja el compromiso de Cummins de reducir las emisiones de ruido y al mismo tiempo mantener el rendimiento. Esta evolución abordó regulaciones ambientales cada vez más estrictas y las demandas de los clientes de un funcionamiento más silencioso sin sacrificar la energía.

Filosofía de diseño clave

Los ingenieros de Cummins abordaron el desarrollo del QSB5.9 con tres objetivos principales:

1. Durabilidad mejorada: Ampliación de la vida útil del motor y reducción de los requisitos de mantenimiento

2. Rendimiento mejorado: Aumenta la potencia y el par mientras se mantiene la eficiencia del combustible

3. Cumplimiento ambiental: Cumplir con los estándares de emisiones en evolución a través de ingeniería avanzada

Especificaciones técnicas

Parámetros básicos

• Desplazamiento: 5,9 litros (359 pulgadas cúbicas)

• Configuración: 6 cilindros en línea

• Diámetro y carrera: 102 mm (4,01 pulgadas) × 120 mm (4,72 pulgadas)

• Relación de compresión: 17.5:1

• Aspiración: Turboalimentado y posenfriado (TAAC)

• Sistema de enfriamiento: Refrigerado por líquido

Métricas de rendimiento

El motor QSB5.9 está disponible en varias potencias, y las versiones más comunes incluyen:

1. Versión estándar:

• Potencia: 215-250 caballos de fuerza (160-186 kW)

• Par de torsión: 440-560 lb-pie (596-759 N·m)

• Rango de RPM: 2800-3000 RPM

2. Versión de alto rendimiento:

• Potencia: Hasta 300 caballos de fuerza (224 kW)

• Torque: Hasta 660 lb-pie (895 N·m)

• Rango de RPM: 2800-3000 RPM

Sistema de combustible

El QSB5.9 utiliza el avanzado sistema de combustible PT (Presión-Tiempo) de Cummins, que proporciona un control preciso de la inyección de combustible. Las características clave incluyen:

• Sistema de inyección PT: Proporciona combustible a alta presión a través de inyectores para una combustión eficiente

• Gobernador electrónico: Mantiene un control de velocidad preciso bajo cargas variables

• Bomba de alta presión: Genera hasta 1200 psi (83 bar) de presión de inyección

• Sincronización de la inyección: Controlado electrónicamente para un rendimiento óptimo en todas las velocidades del motor

Control de emisiones

Para cumplir con diversos estándares de emisiones, el QSB5.9 incorpora varias tecnologías:

1. Optimización de la combustión: Diseño de pistón y geometría de taza mejorados para una combustión más completa

2. Sistema EGR: La recirculación de gases de escape reduce las emisiones de óxido de nitrógeno (NOx)

3. Catalizador de oxidación: Reduce las emisiones de monóxido de carbono (CO) e hidrocarburos (HC)

4. Control de partículas: Mediante optimización de la combustión y filtración.

Características de diseño e ingeniería

Bloque y culata

El QSB5.9 presenta un diseño robusto de bloque y culata de hierro fundido, conocido por su durabilidad y propiedades de disipación de calor. Los elementos clave de diseño incluyen:

• Bloque de cubierta cerrada: Proporciona resistencia y rigidez superiores

• Revestimientos húmedos: Permite el reemplazo de la camisa del cilindro sin quitar el motor

• Culata de cuatro válvulas: Mejora el flujo de aire y la eficiencia de la combustión.

• Doble árbol de levas en cabeza (DOHC): Permite una sincronización precisa de válvulas y un rendimiento mejorado

Sistema de lubricación

El sistema de lubricación está diseñado para garantizar una protección óptima del motor en todas las condiciones de funcionamiento:

• Sistema de presión total: Suministra aceite a todos los componentes críticos a presión suficiente

• Enfriador de aceite: Mantiene la temperatura óptima del aceite en condiciones de alta carga

• Filtración de derivación: Garantiza una circulación limpia del aceite a través del motor.

• Capacidad de aceite: Aproximadamente 12 cuartos (11,4 litros) con filtro

Sistema de enfriamiento

El sistema de refrigeración presenta varios elementos de diseño innovadores:

• Radiador de alta eficiencia: Proporciona una excelente disipación de calor

• Ventilador controlado termostáticamente: Reduce la pérdida de energía parásita

• Control de flujo de refrigerante: Optimiza la regulación de la temperatura

• Capacidad de refrigerante: Aproximadamente 18 cuartos (17 litros)

Sistema de admisión de aire

El sistema de entrada de aire está diseñado para maximizar el flujo de aire mientras filtra los contaminantes:

• Limpiador de aire de alta eficiencia: Proporciona una excelente filtración con una restricción mínima

• turbocompresor: Proporciona inducción forzada para aumentar la densidad de potencia.

• Enfriador de aire de carga: Reduce la temperatura del aire de admisión para mejorar la eficiencia

• Tubería de entrada de aire: Optimizado para una caída de presión mínima

Características de rendimiento

Entrega de energía

El motor QSB5.9 ofrece potencia suave y sensible en todo el rango operativo. Las características clave de rendimiento incluyen:

• Curva de par plana: Proporciona potencia constante en todo el rango de RPM

• Torque alto-bajo: Garantiza un rendimiento excelente a bajas velocidades

• Entrega de energía controlada: Evita picos repentinos de energía para un mejor control

Eficiencia de combustible

A pesar de su alta potencia, el QSB5.9 mantiene una excelente eficiencia de combustible a través de:

• Inyección de combustible precisa: Optimiza la eficiencia de la combustión

• Control de combustión avanzado: Maximiza la extracción de energía de cada molécula de combustible.

• Componentes de fricción reducida: Minimiza las pérdidas de energía

• Relación óptima aire-combustible: Mantiene una combustión casi estequiométrica para mayor eficiencia

Rendimiento de emisiones

El QSB5.9 cumple con varios estándares de emisiones a través de su diseño avanzado:

• Cumplimiento de Nivel 2/Etapa II: Cumple con estrictas regulaciones de emisiones

• Bajas emisiones de partículas: Mediante combustión y filtración optimizadas

• Emisiones de NOx controladas: A través de EGR y optimización de la combustión

Fiabilidad y durabilidad

El QSB5.9 está diseñado para brindar confiabilidad a largo plazo:

• Intervalos de servicio prolongados: Requisitos de mantenimiento reducidos

• Diseño de componentes robustos: Materiales y fabricación de alta calidad.

• Pruebas integrales: Pruebas rigurosas en diversas condiciones

• Historial comprobado: Fiabilidad establecida en aplicaciones de campo

Aplicaciones

Equipo de construcción

El QSB5.9 se utiliza ampliamente en diversas aplicaciones de construcción:

• Grúas: Proporcionar energía confiable para operaciones de elevación

• Excavadoras: Ofrece un rendimiento constante para excavar y levantar

• Cargadores: Ofreciendo potencia robusta para el manejo de materiales

• Compactadores: Suministro de energía constante para tareas de compactación

Equipos industriales

En aplicaciones industriales, el QSB5.9 sirve como fuente de energía confiable para:

• Generadores: Proporciona energía confiable para diversas aplicaciones

• Pumps: Ofrece un rendimiento constante para la transferencia de agua y fluidos

• Compresores: Ofreciendo potencia confiable para la compresión de aire

• Equipos de manipulación de materiales: Alimentación de carretillas elevadoras y otros vehículos industriales

Equipo agrícola

El QSB5.9 es ideal para aplicaciones agrícolas:

• Tractores: Proporcionar energía confiable para operaciones de campo

• Cosechadoras: Ofreciendo un rendimiento constante durante la cosecha

• Pulverizadores: Ofreciendo energía confiable para aplicaciones de cultivos

• Sistemas de riego: Suministro de energía constante para la distribución de agua.

Aplicaciones marinas

El QSB5.9 también se utiliza en diversas aplicaciones marinas:

• Barcos de trabajo: Proporcionar propulsión confiable para operaciones portuarias

• Barcos pesqueros: Ofrecer un rendimiento constante para las operaciones pesqueras

• Embarcación de recreo: Ofreciendo un funcionamiento fluido para la navegación de recreo

• Ferries comerciales: Suministro de energía confiable para el transporte de pasajeros

Mantenimiento y Servicio

Programa de mantenimiento regular

Para garantizar un rendimiento y una longevidad óptimos, el QSB5.9 requiere un mantenimiento regular:

1. Controles diarios:

• Nivel de aceite del motor

• Nivel de refrigerante

• Estado del filtro de aire

• Integridad del sistema de combustible

• Estado de la correa y la manguera

2. Cheques semanales:

• Estado de la batería

• Conexiones electricas

• Integridad del sistema de escape

• Estanqueidad del sujetador

3. Cheques mensuales:

• Elemento del filtro de aire

• Filtro de combustible

• filtro de aceite

• Concentración de refrigerante

• Tensión de la correa

4. Mantenimiento anual:

• Cambio completo de aceite del motor.

• Reemplazo de refrigerante

• Inspección del sistema de combustible

• Ajuste de válvula

• Inspección de la correa de distribución

Procedimientos de mantenimiento comunes

1. Cambio de aceite:

• Drene el aceite viejo

• Reemplace el filtro de aceite

• Rellenar con aceite recomendado

• comprobar si hay fugas

2. Reemplazo del filtro de aire:

• Quitar filtro viejo

• Vivienda limpia

• Instalar filtro nuevo

• Comprobar sellos

3. Reemplazo del filtro de combustible:

• Drene el agua del filtro

• Reemplace el elemento filtrante

• Sistema de combustible principal

• comprobar si hay fugas

4. Servicio del sistema de refrigerante:

• Drene el refrigerante viejo

• Sistema de descarga

• Rellene con refrigerante recomendado

• comprobar si hay fugas

Solución de problemas comunes

1. Comienzo difícil:

• Comprobar el sistema de combustible

• Verificar el voltaje de la batería

• Inspeccionar bujías incandescentes

• Comprobar la entrada de aire

2. Humo excesivo:

• Humo negro: compruebe el filtro de aire, la calidad del combustible y la sincronización de la inyección.

• Humo azul: compruebe el nivel de aceite del motor, los anillos del pistón y los sellos de las válvulas.

• Humo blanco: comprobar el nivel de refrigerante y la integridad de la culata

3. sobrecalentamiento:

• Comprobar el nivel de refrigerante

• Inspeccionar el ventilador de refrigeración

• Verificar el funcionamiento del termostato

• Compruebe si hay aire en el sistema de refrigeración.

4. Pérdida de poder:

• Revisar el filtro de aire

• Verificar entrega de combustible

• Inspeccionar el turbocompresor

• Verifique las restricciones de escape

Avances tecnológicos

Unidad de control electrónico (ECU)

El QSB5.9 incorpora controles electrónicos avanzados para un rendimiento óptimo:

• Control preciso de la inyección de combustible: Optimiza la combustión para lograr eficiencia y rendimiento

• Aprendizaje adaptativo: Ajusta los parámetros según las condiciones de funcionamiento.

• Detección de fallas: Identifica y alerta a los operadores sobre posibles problemas

• Monitoreo del desempeño: Realiza un seguimiento de las métricas de rendimiento y estado del motor

Turbocompresor de geometría variable (VGT)

Algunas versiones del QSB5.9 cuentan con un VGT para mejorar el rendimiento:

• Paletas ajustables: Optimice el flujo de aire para diferentes velocidades del motor

• Torque de gama baja mejorado: Mejora el rendimiento a bajas RPM

• Retraso turbo reducido: Proporciona una respuesta más rápida a los cambios de aceleración

• Potencia mejorada de alta gama: Mantiene el rendimiento a altas RPM

Control de combustión avanzado

El QSB5.9 utiliza varias tecnologías de combustión avanzadas:

• Inyección piloto: Mejora la eficiencia de la combustión y reduce las emisiones.

• Múltiples eventos de inyección: Permite un control preciso del proceso de combustión.

• Inyección de alta presión: Mejora la calidad de la atomización y la combustión.

• Optimización de la cámara de combustión: Mejora la mezcla de aire y combustible y la eficiencia de la combustión.

Consideraciones ambientales

Cumplimiento de emisiones

El motor QSB5.9 está diseñado para cumplir con varios estándares de emisiones:

• Nivel 2/Etapa II: Cumple con estrictas normas de emisiones de NOx y partículas

• Nivel 3/Etapa IIIA: Cumple con estándares de emisiones más estrictos con tecnologías adicionales

• Nivel 4 final/Etapa IV: Cumple con los estándares de emisiones más estrictos con tecnologías avanzadas

Mejoras en la eficiencia del combustible

El QSB5.9 incorpora varias características para mejorar la eficiencia del combustible:

• Combustión optimizada: Maximiza la extracción de energía de cada molécula de combustible.

• Componentes de fricción reducida: Minimiza las pérdidas de energía

• Aerodinámica avanzada: Mejora el flujo de aire a través del motor.

• Sistemas de control inteligentes: Optimice el funcionamiento del motor para lograr eficiencia

Tecnologías de reducción de ruido

El QSB5.9 incorpora varias tecnologías de reducción de ruido:

• Cajas Acústicas: Reduce las emisiones de ruido del motor.

• Aislamiento de vibraciones: Minimiza el ruido transmitido por la estructura

• Silenciadores avanzados: Reducir el ruido del escape

• Componentes de precisión: Reduce el ruido mecánico de las piezas móviles.

Desarrollos futuros

QSB5.9 de próxima generación

Cummins trabaja continuamente en mejoras a la plataforma QSB5.9:

• Materiales avanzados: Componentes más ligeros y resistentes para un mejor rendimiento

• Hibridación: Integración con motores eléctricos para una mayor eficiencia

• Mayor reducción de emisiones: Tecnologías para cumplir con futuras regulaciones

• Funciones de conectividad: Capacidades mejoradas de monitoreo y diagnóstico

Opciones de combustible alternativo

Cummins está explorando opciones de combustible alternativo para la plataforma QSB5.9:

• Compatibilidad con biodiésel: Capacidad para operar con varias mezclas de biodiesel

• Conversión de gas natural: Potencial de conversión a gas natural comprimido (GNC)

• Combustión de hidrógeno: Investigación sobre el hidrógeno como opción de combustible

Conclusión

El motor Cummins QSB5.9 representa la cúspide de la tecnología de motores diésel de servicio mediano. Con su combinación de potencia, eficiencia, confiabilidad y cumplimiento ambiental, se ha convertido en el motor elegido para numerosas aplicaciones en diversas industrias. A través de innovación y refinamiento continuos, Cummins ha garantizado que el QSB5.9 permanezca a la vanguardia de la tecnología de motores diésel de servicio mediano, estableciendo el estándar de rendimiento y durabilidad en su clase.
